Warum sind RFID-Systemtests notwendig?

Warum ist eine RFID-Systemprüfung notwendig?



Fragen Sie jeden Ingenieur, der RFID in einem Lager- oder Viehhaltungsbetrieb eingesetzt hat, und er wird Ihnen dasselbe sagen: Die Demo hat perfekt funktioniert. Die Pilotphase sah vielversprechend aus. Dann erfolgte die vollständige Einführung-und die Leseraten fielen über Nacht von 99 % auf 73 %.



Dieses Muster wiederholt sich branchenübergreifend, da RFID vom Konzept her täuschend einfach ist, in der Praxis jedoch unerbittlich ist. Ein Tag besteht lediglich aus einem Chip und einer Antenne. Ein Lesegerät sendet HF-Energie, das Tag wacht auf und sendet seine ID zurück. Was könnte schief gehen?



Alles. Alles kann schief gehen.





Die Physik, vor der dich niemand warnt



Folgendes wird in den Verkaufsbroschüren ausgelassen: HF-Signale verhalten sich nicht wie Licht. Sie biegen sich um Ecken herum, werden von Metall reflektiert, werden von Wasser absorbiert und stören sich selbst. Befestigen Sie ein Etikett an einem Karton und es zeigt eine Entfernung von 8 Metern an. Stellt man dieselbe Schachtel auf ein Metallregal neben Shampooflaschen, kann der Leser sie plötzlich aus 50 Zentimetern Entfernung nicht mehr sehen.



Der Prüfstandard ISO/IEC 18047 existiert, weil Ingenieure dies Anfang der 2000er Jahre auf die harte Tour entdeckten. Als Walmart seine Lieferanten 2003 dazu drängte, EPC-Tags einzuführen, war die Ausfallrate in den Vertriebszentren peinlich. Tags, die den Prüfstandstest bestanden haben, sind auf Paletten fehlgeschlagen. Tags, die auf Paletten funktionierten, versagten beim Stapeln der Paletten. Niemand hatte die tatsächlichen Einsatzbedingungen getestet, weil niemand wusste, welche Fragen er stellen sollte.



Zwanzig Jahre später hat sich an der Physik nichts geändert. Metall reflektiert immer noch 915-MHz-Signale. Wasser nimmt sie immer noch auf. Der Unterschied besteht darin, dass wir jetzt wissen, wie wir diese Effekte charakterisieren können, bevor sie zu Produktionsproblemen werden.



Was Ihnen Tests tatsächlich sagen



Es gibt einen Unterschied zwischen Tests, die Kästchen ankreuzen, und Tests, die Katastrophen verhindern.



Behördliche Tests bestätigen, dass Ihr Leser keine Geldstrafe verhängen wird. Die FCC in den USA, die CE-Kennzeichnung in Europa, SRRC in China-jede Gerichtsbarkeit hat Regeln zu Sendeleistung, Frequenzsprungmustern und Störemissionen. Ein Leser, der gegen diese Regeln verstößt, kann gerichtlich beschlagnahmt werden. Praktischer gesagt kann es zu Störungen anderer Systeme in Ihrer Einrichtung kommen. Wir haben Fälle gesehen, in denen ein überlastetes Lesegerät das WLAN-Netzwerk eines Kunden so stark störte, dass die Kommunikation mit dem Lagerverwaltungssystem zum Erliegen kam.



Konformitätstests überprüfen die Protokollkonformität. Kann Ihr Leser eine EPC Gen2-Inventurrunde korrekt durchführen? Behandelt es den Q-Algorithmus zur Vermeidung von Kollisionen ordnungsgemäß? Wird es mit Tags verschiedener Hersteller kommunizieren? Diese Fragen sind wichtig, weil RFID keine einzelne Technologie ist-es ist eine Familie von Protokollen mit optionalen Funktionen und unterschiedlichen Implementierungen. Ein Lesegerät, das bestimmte Tag-Antworten nicht verarbeiten kann, verfügt über mysteriöse „unlesbare“ Tags, die auf anderen Geräten einwandfrei funktionieren.



Bei Leistungstests geht es darum, ob Projekte erfolgreich sind oder scheitern. Wie groß ist Ihr tatsächlicher Leseabstand mit Ihren tatsächlichen Tags auf Ihren tatsächlichen Produkten in Ihrer tatsächlichen Umgebung? Nicht die Datenblattnummer. Nicht das Laborergebnis. Die tatsächliche Zahl, die bestimmt, ob Ihr Gabelstaplerfahrer eine Palette scannen kann, ohne anzuhalten.



Das Metall- und Flüssigkeitsproblem



Wir stellen Tags für Anwendungen her, die von Zutrittskontroll-Schlüsselanhängern über Ohrmarken für Nutztiere bis hin zu Veranstaltungsarmbändern reichen. Bei all diesen Produkten sind Umwelteinflüsse, die bei der Planung nicht vorhergesehen wurden, die häufigste Ursache für Feldausfälle.



Stellen Sie sich einen Logistikkunden vor, der Plastikbehälter mit Autoteilen verfolgt. Beim Testen mit leeren Behältern betrugen die Leseraten 100 %. In der Produktion enthielten die Behälter Stahlhalterungen, Aluminiumgehäuse und Kupferkabelbäume. Die Leseraten sanken auf 40 %.



Die HF-Energie, die die Etiketten hätte versorgen sollen, wurde vom Behälterinhalt absorbiert und reflektiert. Die Lösung erforderte die Neupositionierung der Tags, die Anpassung der Antennenwinkel des Lesegeräts und in einigen Fällen den Wechsel zu Anti---Tag-Varianten mit abgestimmten Masseebenen.



Flüssige Produkte verursachen unterschiedliche Probleme. Eine Palette Wasserflaschen blockiert im Wesentlichen den Durchgang von UHF-Signalen. Tags müssen auf exponierten Oberflächen positioniert werden, was die Platzierungsmöglichkeiten einschränkt und die Handhabung erschwert. Pharma- und Lebensmittelprodukte vereinen häufig beide Herausforderungen: -Metallfolienverpackung in flüssigen Formulierungen.



Durch Tests werden diese Probleme unter kontrollierten Bedingungen aufgedeckt, sodass Sie Lösungen methodisch ausprobieren können. Sie während eines Produktions-Rollouts zu entdecken, bedeutet, sich durcheinander zu bringen, während der Betrieb wartet.



Multi-Leserinterferenz



Die Installation einzelner-Reader ist unkompliziert. Bei Multi---Reader-Installationen verdienen erfahrene Teams ihr Honorar.



Das Problem ist einfach zu beschreiben: Wenn zwei Lesegeräte nahe beieinander arbeiten, können ihre Signale an Tags kollidieren. Ein Tag, der gleichzeitig Energie aus zwei Quellen empfängt, wird möglicherweise nicht ordnungsgemäß aktiviert oder sendet verstümmelte Antworten. Das EPC Gen2-Protokoll enthält Sitzungsparameter, die speziell für die Verwaltung dieses Problems geeignet sind. Um sie jedoch richtig zu konfigurieren, müssen Sie Ihre spezifische Geometrie verstehen.



Wir arbeiteten mit einem Event-Management-Unternehmen zusammen, das Armbandlesegeräte an den Eingangstoren der Veranstaltungsorte einsetzte. Erste Tests mit einem aktiven Gate ergaben Lesezeiten von weniger als -Sekunden. Da alle zwölf Tore aktiv waren, erforderten einige Armbänder drei oder vier Tippversuche. Die Leser störten sich gegenseitig durch den Betonboden, der Signale in unerwartete Richtungen reflektierte. Die Lösung bestand in einer Kombination aus Leistungsreduzierung, Neupositionierung der Antenne und Optimierung der Sitzungsparameter. -All dies wäre ohne systematische Tests mit mehreren Lesegeräten nicht entdeckt worden.



Dichte Tag-Populationen führen zu ähnlichen Kollisionsproblemen. Ein Leser, der gleichzeitig Inventarantworten von 200 Tags anfordert, benötigt korrekt abgestimmte Antikollisionseinstellungen. Zu aggressiv und es kommt zu Kollisionen. Zu konservativ und die Inventur dauert zu lange. Die richtigen Einstellungen hängen von der Tag-Anzahl, der Bewegungsgeschwindigkeit und der Verarbeitungsfähigkeit des Lesegeräts ab.





Warum Komponentenspezifikationen nicht ausreichen



Datenblätter geben die Komponentenleistung unter definierten Bedingungen an. Diese Bedingungen entsprechen selten der Realität des Einsatzes.



Ein Tag mit einer Empfindlichkeit von -18 dBm wird bei niedrigeren Leistungspegeln aktiviert als einer mit einer Empfindlichkeit von -15 dBm. Die Empfindlichkeit wird jedoch gemessen, indem das Tag im Verhältnis zu einer Referenzantenne in einem schalltoten Raum optimal positioniert wird. Befestigen Sie das Etikett an einer gekrümmten Oberfläche, neigen Sie es um 45 Grad und verdecken Sie es teilweise mit der Hand, und die Empfindlichkeitszahl verliert ihre Bedeutung.



Für die Leserspezifikationen gelten ähnliche Einschränkungen. Ein Lesegerät, das für „bis zu 1000 Tags pro Sekunde“ ausgelegt ist, erreicht diese Rate unter idealen Bedingungen mit idealen Tags. Die realen-Raten hängen von der Tag-Population, den Protokolleinstellungen, den Interferenzniveaus und den spezifischen Tag-ICs ab, die gelesen werden.



Systemtests kombinieren Komponenten unter realistischen Bedingungen, um die Gesamtleistung zu messen. Es beantwortet die entscheidende Frage: Funktioniert diese Konfiguration für diese Anwendung?

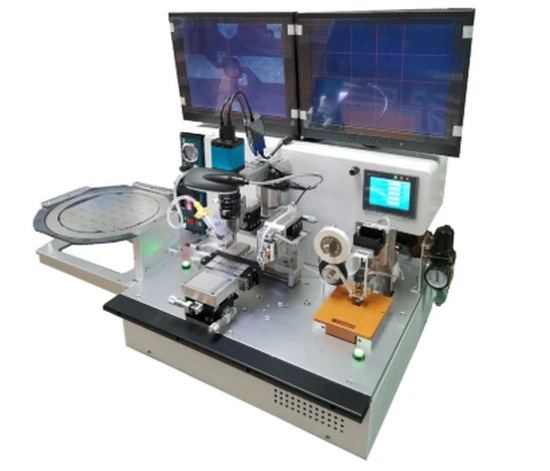

Die Fertigungsqualität beeinflusst die Systemzuverlässigkeit



Tags sind hergestellte Produkte mit Fertigungstoleranzen. Antennenabmessungen, Chip-Bondqualität und Verkapselungskonsistenz variieren alle zwischen den Einheiten und zwischen den Produktionschargen.



Für Anwendungen, bei denen ein paar Prozent fehlerhafter Tags akzeptabel sind, sind lockere Toleranzen in Ordnung. Bei Anwendungen, die eine nahezu -100 %ige Zuverlässigkeit-pharmazeutische Nachverfolgung, hochwertige-Vermögensverwaltung, Patientenidentifikation und Fertigungsqualität erfordern, wirkt sich dies direkt auf die Systemleistung aus.



Unsere Produktionslinien verwenden automatisierte Spulenwicklung mit einer Positionsgenauigkeit von 0,1 mm und einer 100-prozentigen Frequenzprüfung der fertigen Einheiten. Dies ist für Kunden wichtig, da ein Tag, der leicht außerhalb der Spezifikation liegt, eine verringerte Empfindlichkeit oder einen verschobenen Frequenzgang aufweist. In Rand-RF-Umgebungen ist der Unterschied zwischen einem guten Tag und einem Rand-Tag der Unterschied zwischen zuverlässigen Lesevorgängen und zeitweiligen Ausfällen.



Die Tests während der Bereitstellung sollten Tag-Sampling umfassen, um zu überprüfen, ob die eingehende Qualität den Erwartungen entspricht. Der Empfang eines Stapels von Tags mit einer höheren -als-normalen Häufigkeitsvarianz wirkt sich auf die Systemleistung aus, selbst wenn einzelne Tags technisch gesehen den Spezifikationsgrenzen entsprechen.





Testen ist kein einmaliges-Ereignis



Erste Bereitstellungstests ermitteln die Basisleistung. Durch die laufende Überwachung wird eine Verschlechterung festgestellt.



Physische Umgebungen ändern sich. Neue Geräte werden installiert. Layouts werden neu organisiert. Saisonale Bestandsschwankungen verändern die Produktdichte. Jede Änderung kann die HF-Ausbreitung auf eine Weise beeinflussen, die bei den ersten Tests nicht vorhanden war.



Tags verschlechtern sich ebenfalls. UV-Strahlung, mechanische Beanspruchung, Temperaturwechsel und chemische Belastung wirken sich alle auf die Langlebigkeit des Etiketts aus. Eine Tag-Population, die bei der Bereitstellung eine Leserate von 99 % erreicht hat, kann nach zweijähriger Nutzung auf 95 % sinken-immer noch funktionsfähig, nähert sich jedoch dem Schwellenwert, bei dem Betriebsprobleme auftreten.



Durch die Erstellung von Leistungsüberwachungsprotokollen während der ersten Tests wird die laufende Wartung praktisch. Wenn Sie die Basisleistung kennen, ist es einfach, Abweichungen zu erkennen. Wenn Sie nie eine Basislinie festgelegt haben, können Sie eine allmähliche Verschlechterung nicht von Problemen am ersten Tag unterscheiden, die niemand bemerkt hat.



Die Frage, die Sie eigentlich stellen sollten

Für Anwendungen mit geringem Einsatz-einen Zugangsleser für Bürotüren- ist wahrscheinlich ein einziger Inventurpunkt-informeller Test während der Installation ausreichend. Die Kosten eines Scheiterns sind Unannehmlichkeiten, keine Katastrophe.



Für Anwendungen, bei denen es auf Zuverlässigkeit ankommt-Lieferkettenverfolgung, Viehbestandsidentifizierung, Patientensicherheit, Zugangskontrolle für sichere Einrichtungen-sind systematische Tests nicht optional. Die Physik der HF-Ausbreitung garantiert, dass ungetestete Systeme Überraschungen bereithalten. Die Frage ist nur, ob man diese Überraschungen beim Testen entdeckt, wenn sie gelöst werden können, oder im Betrieb, wenn sie zu Notfällen werden.



Wir bauen RFID-Produkte. Wir möchten, dass unsere Kunden mit diesen Produkten Erfolg haben. Dieser Erfolg hängt vom richtigen Systemdesign, der richtigen Installation und den richtigen Tests ab. Die Technologie funktioniert, wenn sie richtig eingesetzt wird. Beim Testen stellen Sie sicher, dass „richtig“ erreicht wurde.
